双色 LED 灯珠作为直插式 LED 的经典细分型号，凭借体积小巧、安装便捷、色彩切换灵活的优势，广泛应用于指示灯、氛围灯、小型显示设备等场景。其核心特点是单颗灯珠集成两种颜色的发光芯片，通过简单的电路控制即可实现 “单色点亮”“交替闪烁” 等效果。本文将从结构组成、电路设计、工作机制三方面，拆解其工作原理。

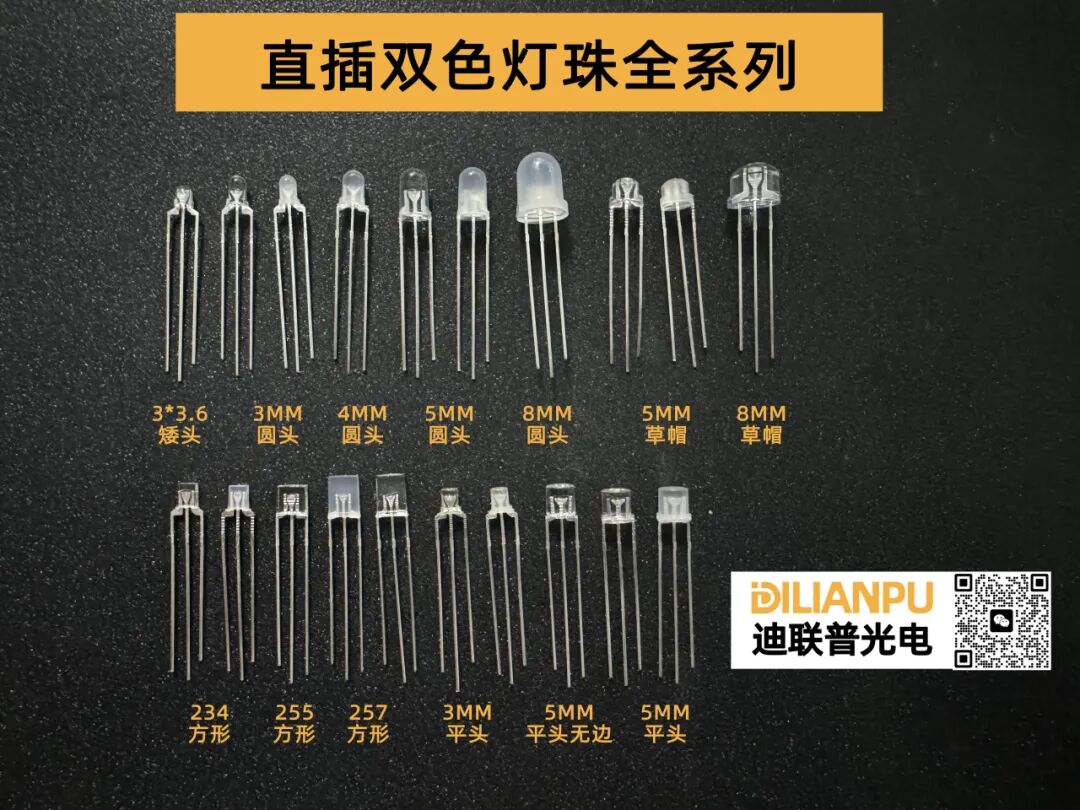

双色头型规格
DOUBLE COLOUR LED SIZE
按照尺寸头型分类：3mm/4mm/5mm/8mm圆头双色；5mm/8mm草帽双色；
234/255/257方形双色；
3mm/5mm平头双色；

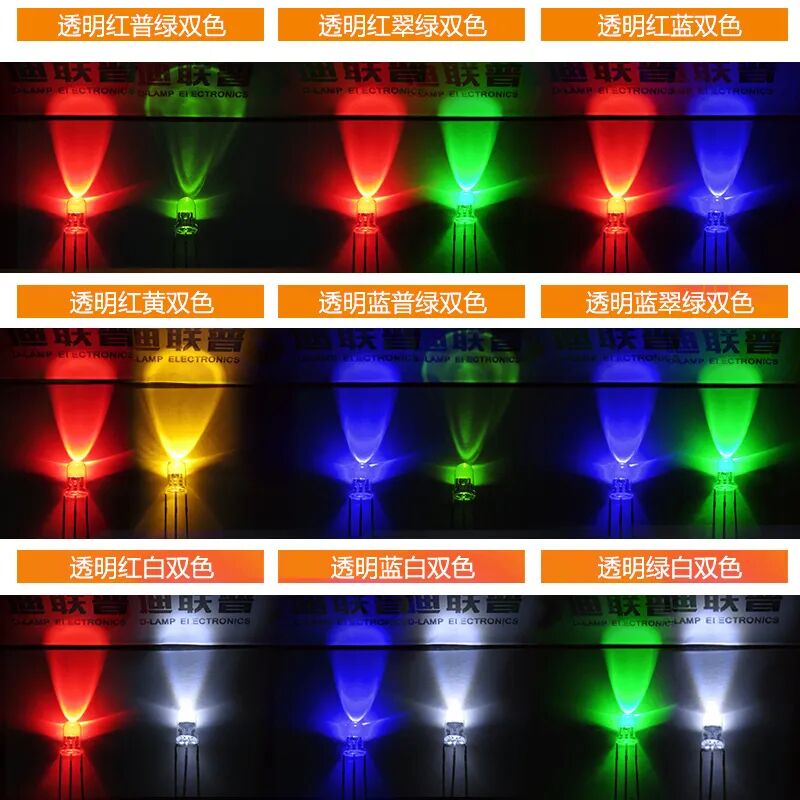

常见发光颜色组合
DOUBLE COLOUR LED
红普绿双色、红翠绿双色、红蓝双色、红黄双色、蓝普绿双色、蓝翠绿双色、黄普绿双色、黄蓝双色、红白双色、蓝白双色、绿白双色
单封集成双芯片
TWO CHIPS BOINDING
直插双色 LED 灯珠的核心是 “双芯片 + 共用引脚” 的封装结构，外观上与普通单色直插灯珠类似，关键差异在于内部集成两颗不同颜色的发光芯片（如红绿、红蓝等常见组合），引脚设计分为两种类型：
共阴极（Common Cathode）：两颗芯片的负极（阴极）连接在一起，引出 1 个公共引脚（通常为中间引脚），两颗芯片的正极（阳极）分别引出 2 个独立引脚，总引脚数为 3 个；
共阳极（Common Anode）：两颗芯片的正极（阳极）连接在一起，引出 1 个公共引脚，两颗芯片的负极（阴极）分别引出 2 个独立引脚，总引脚数同样为 3 个。
注：引脚定义通常标注在灯珠底部或 datasheet 中，如 “1 脚 = 红色阳极、2 脚 = 公共阴极、3 脚 = 绿色阳极”，使用前需确认引脚功能，避免接错烧毁芯片。
1
电路控制逻辑
双色 LED 灯珠的工作核心是 “独立控制两颗芯片的通电状态”，利用简单的开关电路或单片机控制，即可实现不同的色彩效果，以下为两种常见控制方式：
1. 基础开关控制（适用于手动切换场景）
通过两个独立开关分别控制两颗芯片的供电回路，公共引脚接电源对应极性（共阴极接 GND，共阳极接 VCC）：
闭合开关 1（仅给芯片 1 供电）：灯珠点亮对应颜色（如红色）；
闭合开关 2（仅给芯片 2 供电）：灯珠点亮另一颜色（如绿色）；
同时闭合开关 1 和开关 2（两颗芯片同时供电）：灯珠呈现混光颜色（如红绿混光为黄色，具体取决于芯片波长）。
2单片机 / PWM 控制（适用于自动切换场景）
在智能设备中，通过单片机（如 Arduino、STM32）的 I/O 口输出高低电平，控制三极管或 MOS 管的导通，进而实现芯片的通电控制：
定时切换高低电平：可实现 “红→绿→红” 的交替闪烁效果，闪烁频率通过程序设定；
PWM 调光控制：通过调节引脚的占空比，改变两颗芯片的发光亮度，实现渐变混光（如从红色平滑过渡到绿色）。
关键原则：需确保每颗芯片的工作电流符合规格要求（常规为 20mA），可在回路中串联限流电阻（如 5V电源红灯接150Ω，绿灯接100Ω，具体需要根据电源电压计算），避免电流过载烧毁芯片。
这里有一个Arduino的编程案例：
运行效果:双色LED每隔一秒换一种颜色\状态(灭 -->颜色1亮 -->颜色2亮 ->颜色1+颜色2混合色 )
2
供电与限流
双色 LED 灯珠的供电的核心是 “单独限流、电压匹配”：
电压匹配：两颗芯片的正向电压（VF）可能不同（如红光 1.8-2.2V，蓝光 3.0-3.4V），供电电压需高于单颗芯片的 VF（建议 5V 或 12V，通过限流电阻调节电流）；
单独限流：若两颗芯片 VF 差异较大，建议在各自的供电回路中分别串联限流电阻，计算公式为：R=(电源电压 - VF)/ 目标电流（如 5V 电源、红光 VF=2.0V、目标电流 20mA，限流电阻 R=(5-2)/0.02=150Ω）；
避免共极过载：共阴 / 共阳引脚需承受两颗芯片的总电流，选型时需确保引脚载流能力满足要求（常规直插引脚载流≥50mA，足够覆盖两颗芯片的工作电流）。
3
常见工作模式
基于上述原理，双色 LED 灯珠可实现三种核心工作模式，适配不同场景：
单色模式：单独点亮一颗芯片，用于状态指示（如设备 “正常工作” 亮绿色、“故障” 亮红色）；
交替模式：定时切换两颗芯片的通电状态，用于警示提示（如报警灯 “红闪→绿闪” 交替）；
混光模式：两颗芯片同时点亮，通过波长搭配实现新颜色（如红 + 绿 = 黄、蓝 + 红 = 紫），用于氛围照明（如小型装饰灯、玩具指示灯）。
